CNC Vertikal Machining Center RFTV510 Kanggo Wheel Hub

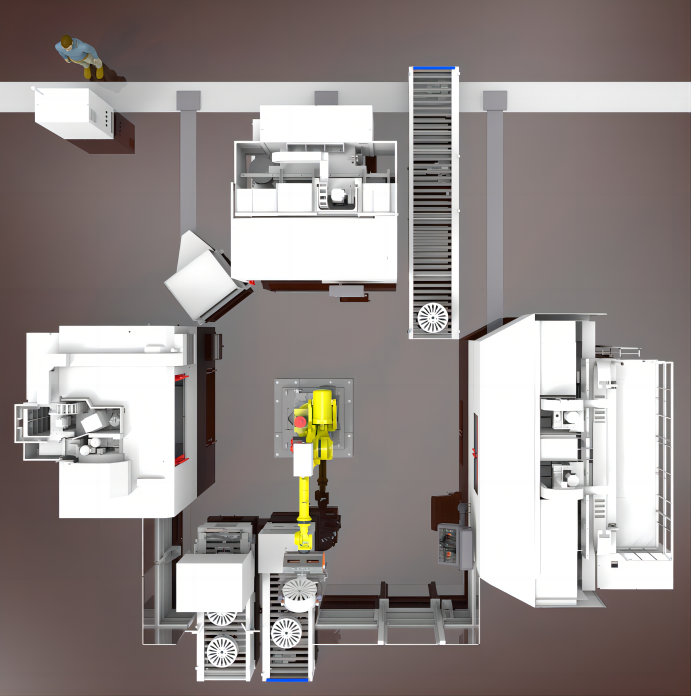

Konfigurasi Produk
Fitur
Amben integral ht250-300 wedhi resin kekuatan dhuwur digunakake kanggo casting, lan sawise perawatan tuwa, amben, kolom, kursi geser lan meja kerja mbentuk tata letak C-wangun, kanthi dhasar sing kuat lan pigura sing stabil.
• Amben minangka basis kabeh peralatan lan uga sumbu ngarep lan mburi piranti, yaiku sumbu Y. Utamane kasusun saka awak casting amben, meneng drive, ril guide ngusapake, tutup protèktif ngarep sumbu Y lan tutup protèktif mburi sumbu Y.
• Piranti mesin utamane dumadi saka amben, kolom, geser horisontal, kothak spindle, meja kerja, lan majalah alat.
• kolom vertikal (Z-sumbu) utamané dumadi saka kolom casting awak, mimpin meneng, ngusapake ril guide, sumbu Z tutup protèktif, chain carrier.
• komponèn kothak Spindle punika bagean puteran saka alat peralatan, utamané dumadi saka kothak spindle casting awak, Déwan kumparan, sistem release alat lan motor kumparan.
• Kursi geser horisontal yaiku sumbu horisontal kiwa lan tengen peralatan, yaiku sumbu X. Iku utamané dumadi saka horisontal geser jog casting awak, drive meneng, ngusapake ril guide, X-sumbu tutup protèktif kiwa, X-sumbu tutup protèktif tengen lan X-axis chain carrier.
• cooling lan chip aman komponen tank banyu utamané digunakake kanggo cooling, reresik lan chip flushing sak Processing.
Spesifikasi Teknis
| Spesifikasi | RFTV510 | RFTV510PC Kab | |
| Tabel | Ukuran meja | 600 × 360 mm | 2-600×360mm |
| Kapasitas loading | 200Kg | 200Kg | |
| T-slot | 3 × 18 × 100 mm | 3 × 18 × 100 mm | |
| Lelungan | Perjalanan sumbu X | 510 mm | 510 mm |
| lelungan Y sumbu | 350 mm | 360 mm | |
| lelungan sumbu Z | 300 mm | 300 mm | |
| Jarak saka Spindle Center kanggo Column Guide lumahing | 460 mm | 460 mm | |
| Jarak saka Spindle Face kanggo Tabel lumahing | 140-440 mm | 200~500mm | |
| Sistem pakan | Rapid Feed Rate | 36/36/30m/min | 40/48/48m/min |
| Kacepetan nglereni | 1 ~ 10000mm / min | 1 ~ 20000mm / min | |
| Spindle | Spindle RPM | 8000 rpm | 8000 rpm |
| Spindle Taper | ISO30 | ISO40 | |
| Motor Spindle Kab | 5.5/7.5Kw | 5.5/7.5Kw | |
| ID Bearing ngarep Spindle | Ф45 mm | Ф60 mm | |
| ATC | Kapasitas alat | 12 (swash plate type tool changer) | |
| Panjang Alat Maks | 200 mm | 250 mm | |
| Diameter alat maks | Ф76 mm | Ф76 mm | |
| Max.Tool Bobot | 3 Kg | 5 Kg | |
| Wektu ganti alat | 3S | 2.8S | |
| Liyane | Sistem Hidrolik | P=4,0Mpa Q=20L/min | P=4,0Mpa Q=20L/min |
| Sistem Udara | 0,5 ~ 0,6 Mpa | 0,5 ~ 0,6 Mpa | |
| Sistem Pendingin | Poros utama ngarep mburi nozzle bed awak chip mbusak | ||
| Ngilangi Chip | Screw chip conveyor + chip conveyor hopper | ||
| Sistem Proteksi | Sakabehe ditutupi tutup protèktif gedhe | ||
| Ukuran Mesin | 2100×1550×2200 | 2080×2800×2650 | |
| Akurasi Positioning | 0.01 | ||
| Positioning Repeatability | 0.005 | ||
Amben integral ht250-300 wedhi resin kekuatan dhuwur digunakake kanggo casting, lan sawise perawatan tuwa, amben, kolom, kursi geser lan meja kerja mbentuk tata letak C-wangun, kanthi dhasar sing kuat lan pigura sing stabil.
• Amben minangka basis kabeh peralatan lan uga sumbu ngarep lan mburi piranti, yaiku sumbu Y. Utamane kasusun saka awak casting amben, meneng drive, ril guide ngusapake, tutup protèktif ngarep sumbu Y lan tutup protèktif mburi sumbu Y.
• Piranti mesin utamane dumadi saka amben, kolom, geser horisontal, kothak spindle, meja kerja, lan majalah alat.
• kolom vertikal (Z-sumbu) utamané dumadi saka kolom casting awak, mimpin meneng, ngusapake ril guide, sumbu Z tutup protèktif, chain carrier.
• komponèn kothak Spindle punika bagean puteran saka alat peralatan, utamané dumadi saka kothak spindle casting awak, Déwan kumparan, sistem release alat lan motor kumparan.
• Kursi geser horisontal yaiku sumbu horisontal kiwa lan tengen peralatan, yaiku sumbu X. Iku utamané dumadi saka horisontal geser jog casting awak, drive meneng, ngusapake ril guide, X-sumbu tutup protèktif kiwa, X-sumbu tutup protèktif tengen lan X-axis chain carrier.
• cooling lan chip aman komponen tank banyu utamané digunakake kanggo cooling, reresik lan chip flushing sak Processing.
| Spesifikasi | RFTV510 | RFTV510PC Kab | |
| Tabel | Ukuran meja | 600 × 360 mm | 2-600×360mm |
| Kapasitas loading | 200Kg | 200Kg | |
| T-slot | 3 × 18 × 100 mm | 3 × 18 × 100 mm | |
| Lelungan | Perjalanan sumbu X | 510 mm | 510 mm |
| lelungan Y sumbu | 350 mm | 360 mm | |
| lelungan sumbu Z | 300 mm | 300 mm | |
| Jarak saka Spindle Center kanggo Column Guide lumahing | 460 mm | 460 mm | |
| Jarak saka Spindle Face kanggo Tabel lumahing | 140-440 mm | 200~500mm | |
| Sistem pakan | Rapid Feed Rate | 36/36/30m/min | 40/48/48m/min |
| Kacepetan nglereni | 1 ~ 10000mm / min | 1 ~ 20000mm / min | |
| Spindle | Spindle RPM | 8000 rpm | 8000 rpm |
| Spindle Taper | ISO30 | ISO40 | |
| Motor Spindle Kab | 5.5/7.5Kw | 5.5/7.5Kw | |
| ID Bearing ngarep Spindle | Ф45 mm | Ф60 mm | |
| ATC | Kapasitas alat | 12 (swash plate type tool changer) | |
| Panjang Alat Maks | 200 mm | 250 mm | |
| Diameter alat maks | Ф76 mm | Ф76 mm | |
| Max.Tool Bobot | 3 Kg | 5 Kg | |
| Wektu ganti alat | 3S | 2.8S | |
| Liyane | Sistem Hidrolik | P=4,0Mpa Q=20L/min | P=4,0Mpa Q=20L/min |
| Sistem Udara | 0,5 ~ 0,6 Mpa | 0,5 ~ 0,6 Mpa | |
| Sistem Pendingin | Poros utama ngarep mburi nozzle bed awak chip mbusak | ||
| Ngilangi Chip | Screw chip conveyor + chip conveyor hopper | ||
| Sistem Proteksi | Sakabehe ditutupi tutup protèktif gedhe | ||
| Ukuran Mesin | 2100×1550×2200 | 2080×2800×2650 | |
| Akurasi Positioning | 0.01 | ||
| Positioning Repeatability | 0.005 | ||
